Ürün Açıklaması

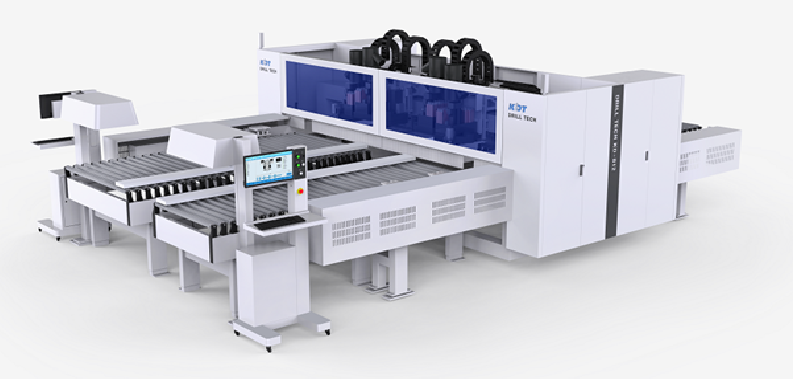

İkili, 6 yönlü CNC delik makinesi
Yüksek kapasiteli üretimler için uygundur.

Teknik Parametreler Ürün Videosu

Ürünlere Geri Dön
Kategoriler: Etiketler:
Açıklama

Teknik Parametreler

X/A ekseni maksimum hız 140m/min
Y ekseni maksimum hız 90m/min
Z ekseni maksimum hız 50m/min
B ekseni maksimum hız 75m/min
C ekseni maksimum hız 30m/min
Takım sayısı Üst:64(V)+24(H); Alt:18(V)
Mil gücü Üst：5.5kW*2；Alt：3.5kW*2
Paça uzunluğu 200～2800mm
Panel genişliği Sol çalışma alanı:：50～1220mm；Right work area:：50～800mm
Panel kalınlığı 9～60mm
Güç 59.5kW
Genel boyutlar 7100L*4920W*2190H mm
Hava basıncı 0.6Mpa
Toz emme çıkışı φ200mm*4；φ150mm*2
Hava tüketimi 900L/min
Toz emme 17400 m³/h
Toz emme hava giriş hız 30m/s

Ürün Videosu

Genel Özellikler

Ana Gövde

Endüstriyel ana gövde , uzun süreli stabil çalışmayı garanti eder.

Kontrol Sistemi

Yeni kontrol sistemi , işlenecek parça süresini simüle ederek gösterebilir.

Elektrospindle Plakası (Patentli)

Patentli baskı ünitesi ile işlenecek parçaların titreşim yapmasını ve işlem sırasında parça yüzeyinin çizilmesini engeller.

Destek Masaları (Patentli)

Çift yönlü hareketli masa (patent), delik konumuna göre esnek bir şekilde hareket eder, paneli makul bir şekilde destekler, delme hassasiyetini artırır ve alttaki toz birikimini önler.

Tutucular

Üç rulmanlı tutucu küçük parçalar için hassas konumlandırma sağlar, tutucuları değiştirirken çizilme yapmaz.

Tarayıcı

Çalışma dosyasını tanımak için etiketi tarar (tarama tabancası ile standart)

Yan Dayama

İşlem sırasında parçanın doğru işlenmesi için destekler.

Veri Formatı

Çeşitlendirilmiş veri formatlarıyla uyumlu çeşitlendirilmiş veri formatlarıyla uyumlu, özelleştirilmiş mobilyaların akıllı üretimini ve bilgi yönetimini sağlar. Pazar taleplerine hızlı bir şekilde yanıt verir.

Öne Çıkanlar

HEAD CONFIGURATION

Drill package layout
Equipped with 106 independent processing drills, it can process multiple plates at the same time, and the efficiency is doubled.

DOUBLE WORK STATION

Double workstation
Max processing width 1220mm/800mm，min.space 64mm when two upper drill packages working

PANEL DETECTION

Panel width detection
Smart positioning of right workstation
