KHG-930 Frame Type Loader/Unloader

KHM-550B

Ürün Açıklaması

PLC ve PC kontrollü sistem; el tipi barkod okuyucu ile uyumludur (opsiyonel: sabit otomatik tarayıcı).
Hareketli gantry (portal) tipi yapı, servo kontrollü ayarlanabilir çalışma tablası ve geçişli giriş/çıkış sistemi.
Üç testere ünitesi: 2 adet boyuna kesim, 1 adet yatay kesim.
Çift servo planet redüktörlü hareket sistemi; lineer kızak ve taşlanmış kremayer ile donatılmıştır.
Servo kontrollü ayarlanabilir testere mesafesi.
Servo konumlandırmalı vakum tutucu, panel boyutuna göre ideal kavrama sağlar.
Otomatik atık geri dönüşüm sistemi, iş yükünü azaltır ve güvenliği artırır.

Teknik Parametreler Ürün Videosu

Ürünlere Geri Dön
Kategoriler: , Etiketler:
Açıklama

Teknik Parametreler

Maksimum Çalışma Boyutu (L*W*H)(mm) 3000*1100 mm（Artık malzeme genişliği ≤ 60 mm）
Minimum Çalışma Ölçüleri (L*W) 1800*300 mm（Artan malzeme genişliği≤60mm）
Çalışma Kalınlığı 30-60 mm
Ana Testere Gücü 3*5.5 kW（Φ300* Φ30）
Çizici Testere Gücü 3*1.5 kW（Φ120* Φ22）
Maks. Hareket Hızı 40 m/dak
Vakum Tutucu Konumu Servo konumlandırma
İş Parçası Konumlandırma Merkezleme
Çalışma Tablası Yerden Yüksekliği 960 mm
Toz Çıkışı Adedi Φ200*1
Toplam Güç 35.5 kW
Makine Ağırlığı 3500 kg
Makine Ölçüleri 5184*2700*2396 mm

Ürün Videosu

Genel Özellikler

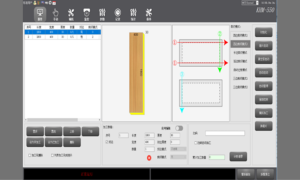

Kontrol Paneli

Görsel düzenleme ve işleme yazılımı ile donatılmış PC tabanlı akıllı kontrol sistemi.

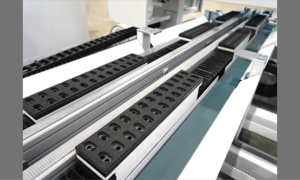

Kolonlar

Vakum tutucu tablası; kesimi panel boyutuna göre ayarlar ve çalışma tablasının zarar görmesini önler.

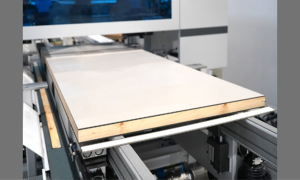

Atık Toplama Ünitesi

Otomatik olarak bant sistemiyle atık toplama yapılır.

Öne Çıkanlar

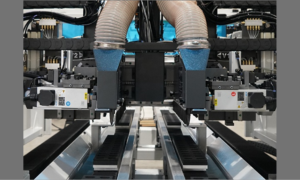

Boyuna Testere Ünitesi

Servo kontrollü, panel kalınlığına göre ayarlanabilir, hassas kesim sağlar.

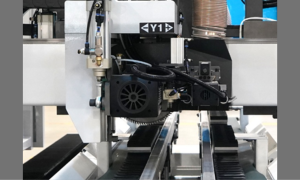

Yatay Testere Ünitesi

Servo kontrollü, panel kalınlığına göre ayarlanabilir, hassas kesim sağlar.

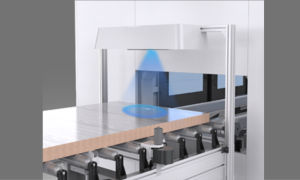

Otomatik Tarayıcı

Kamera tabanlı barkod okuyucu sistemi.(opsiyonel)
